Echipamentul de protectie impotriva descarcarilor electrostatice (ESD) este un sistem de instrumente si materiale concepute sa controleze electricitatea statica si sa protejeze componentele electronice fragile de defectiuni imediate sau latente.
-
Previi defectarea pieselor electronice, chiar si la nivel microscopic.
-
Asiguri conformitatea cu standarde critice (IEC 61340, ANSI/ESD S20.20).
-
Elimini pierderile financiare cauzate de retururi si componente deteriorate.
In acest ghid vei afla exact cum functioneaza protectia ESD, care sunt zonele de risc (EPA), cum sa alegi manusile si incaltamintea potrivita, precum si diferentele clare fata de echipamentele electroizolante.
Cuprins
-
Ce este echipamentul ESD si de ce este esential?
-
Tipuri de echipamente ESD si rolul lor
-
Standarde internationale ESD
-
Cum functioneaza echipamentul ESD?
-
Zone EPA (ESD Protected Area)
-
In ce industrii este necesar echipament ESD?
-
Diferenta intre echipament ESD si echipamente electroizolante
-
Sfaturi pentru alegerea echipamentului ESD potrivit
-
Cele mai bune practici in utilizarea echipamentului ESD
-
Intrebari frecvente despre echipamentele ESD
-
Importanta echipamentului ESD si urmatorul pas pentru siguranta in industrie
Ce este echipamentul ESD si de ce este esential?
Echipamentul ESD de protectie impotriva descarcarilor electrostatice (ESD) reprezinta un set de instrumente si materiale specializate, create pentru a controla si minimiza pericolele asociate cu electricitatea statica. O descarcare electrostatica are loc atunci cand doua obiecte cu potential electric diferit se ating, rezultand un transfer brusc de energie.
Importanta acestui echipament ESD consta in faptul ca descarcarile electrostatice, chiar si cele insesizabile, pot afecta grav componentele electronice delicate. Aceste efecte pot fi imediate, ducand la defectarea completa a dispozitivului, sau pot fi latente, scazand durata de viata si fiabilitatea echipamentelor.
In mediile industriale, costurile generate de daunele provocate de ESD pot atinge sume considerabile anual, transformand investitia in echipament de protectie intr-o necesitate economica, nu doar o masura de precautie. Prin urmare, intelegerea modului in care functioneaza echipamentul ESD si aplicarea corecta a acestuia sunt esentiale pentru orice industrie care utilizeaza componente electronice sensibile.

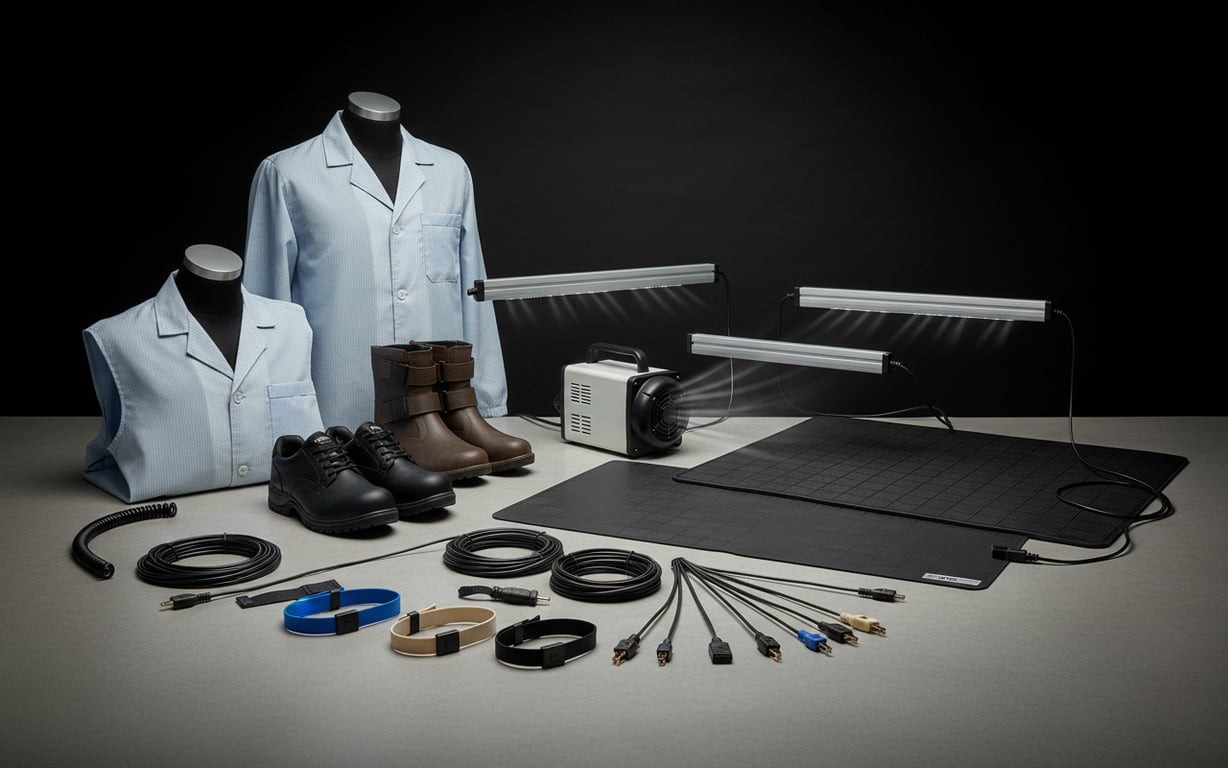

Tipuri de echipamente ESD si rolul lor:
-
Bratari antistatice – prevenirea descarcarilor electrostatice de la corpul uman catre componente sensibile.
-
Covorase si benzi conductoare – reducerea riscului de acumulare a sarcinilor pe suprafete.
-
Imbracaminte ESD – protejeaza angajatii si echipamentele in acelasi timp.
-
Containere si ambalaje antistatice – transport si depozitare sigure pentru componentele electronice.
Folosirea corecta a echipamentului ESD nu doar ca protejeaza componentele, dar optimizeaza si productivitatea, reducand timpul pierdut cu reparatii si inlocuiri. In concluzie, echipamentul ESD nu este doar un accesoriu, ci o masura fundamentala de siguranta si eficienta in industriile moderne.
Standarde internationale ESD
Standardele internationale stabilesc regulile de proiectare, implementare si auditare a sistemelor ESD. Respectarea lor garanteaza compatibilitatea echipamentelor si mentine un nivel ridicat de siguranta si calitate.
Cele mai importante standarde ESD:
-
IEC 61340 – standardul global pentru controlul electricitatii statice, aplicat in electronica, productie si laboratoare.
-
ANSI/ESD S20.20 – cel mai utilizat standard in SUA pentru implementarea sistemelor ESD in fabrici si zone EPA.
-
ISO 14644 – relevant pentru industrie farmaceutica si medii clean-room, unde ESD si controlul particulelor trebuie gestionate simultan.
Aceste standarde descriu cerinte pentru covorase, bratari, imbracaminte, impamantare si verificari periodice. Respectarea lor reduce riscul de defecte, retururi si pierderi financiare.
Cum functioneaza echipamentul ESD?
Echipamentul ESD functioneaza pe baza unor principii simple, dar eficiente, care permit prevenirea descarcarilor electrostatice si protejarea componentelor electronice sensibile. Intelegerea modului in care functioneaza este esentiala pentru a-l folosi corect si pentru a reduce riscurile in mediile industriale.
Principiile de prevenire a descarcarilor electrostatice
Prevenirea descarcarilor electrostatice se bazeaza pe trei principii principale:
-
Controlul sarcinii electrice – echipamentele ESD sunt concepute pentru a preveni acumularea de sarcina pe corpul uman, pe suprafetele de lucru sau pe echipamente. De exemplu, bratari si incaltaminte antistatice permit disiparea in siguranta a electricitatii statice.
-
Disiparea controlata a sarcinii – materialele conductive din echipamentele ESD, cum sunt covorasul antistatic sau ambalajele speciale, permit descarcarea lenta si controlata a energiei statice, evitand descarcari bruste care pot deteriora componentele.
-
Izolarea componentelor sensibile – echipamentele si ambalajele ESD asigura o bariera intre sursele de electricitate statica si componentele delicate, reducand riscul contactului direct cu surse potential periculoase.
Rolul impamantarii si al materialelor conductoare
Un element cheie in functionarea echipamentului ESD este impamantarea. Impamantarea asigura un traseu sigur prin care energia statica acumulata poate fi disipata in pamant, fara a afecta echipamentele sau operatorii. De exemplu:
-
Bratarile ESD sunt conectate la impamantare, disipand energia statica de pe corpul operatorului.
-
Covorasul antistatic de pe suprafata de lucru creeaza un mediu sigur pentru manipularea componentelor electronice.
-
Incaltamintea si imbracamintea ESD, combinate cu podele conductoare, protejeaza personalul si echipamentele simultan.
Materialele conductoare si semiconductoare folosite in echipamentele ESD sunt atent selectionate pentru a permite disiparea controlata a sarcinii, prevenind descarcarile bruste care pot provoca daune permanente.
Exemple practice de utilizare in industrie
-
Industria electronica – operatorii folosesc bratari antistatice si covorase conductive atunci cand asambleaza placi de circuite sau module sensibile, prevenind defectarea componentelor.
-
Laboratoare si industrie medicala – echipamentele de masurare si testare electronica sunt manipulate pe suprafete ESD, reducand riscul de erori cauzate de descarcari statice.
-
Industria auto si aerospatiala – componentele electronice de precizie, cum ar fi senzori sau module de control, sunt manipulate si transportate in ambalaje antistatice pentru a evita defectele costisitoare.
-
Productie si ambalare – benzile transportoare, containerele si ambalajele ESD protejeaza produsele in timpul depozitarii si transportului, reducand pierderile si garantand calitatea.
Prin aplicarea corecta a acestor principii si utilizarea echipamentului ESD adecvat, descarcarile electrostatice pot fi controlate eficient, protejand atat componentele sensibile, cat si operatorii, si contribuind la cresterea sigurantei si productivitatii in industrie.

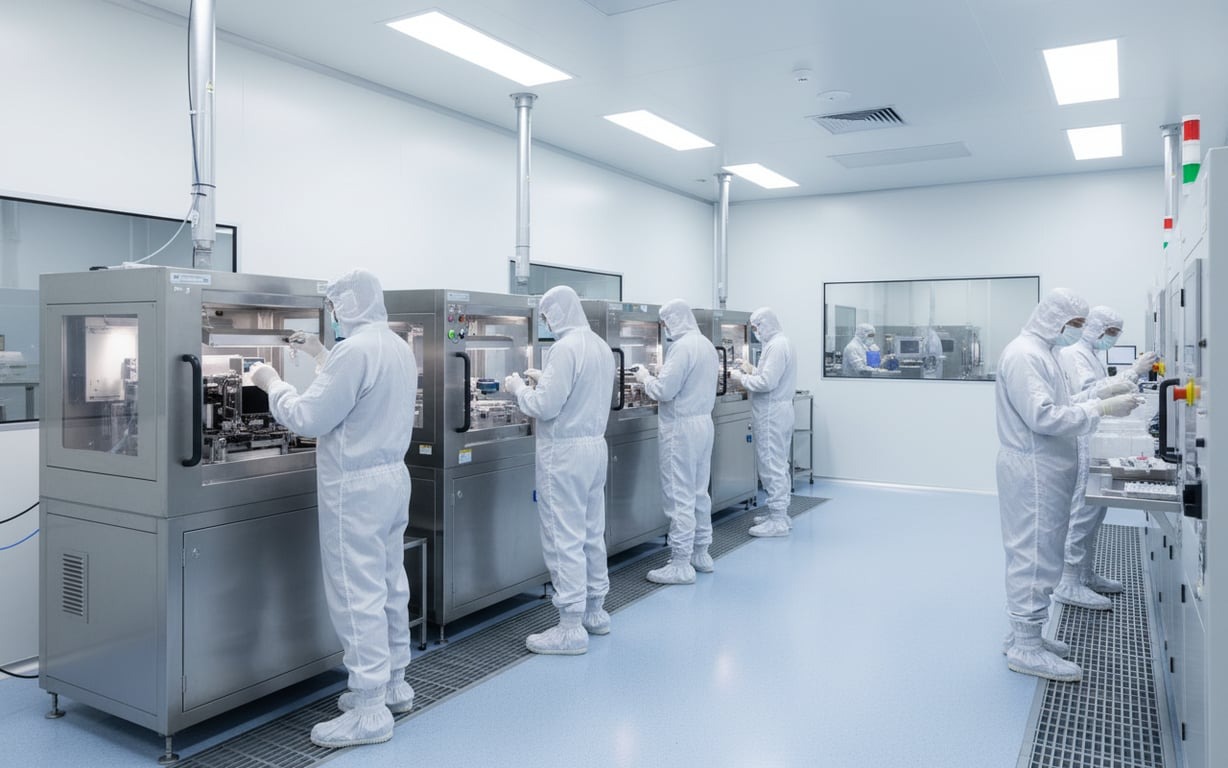

Zone EPA (ESD Protected Area)
O zona EPA este un spatiu special amenajat in care electricitatea statica este controlata prin echipamente dedicate, proceduri stricte si reguli de acces.
Elementele necesare intr-o zona EPA:
-
Covorase si suprafete antistatice;
-
Bratari si alarme de monitorizare;
-
Ambalaje si containere ESD;
-
Pardoseala conductiva;
-
Puncte de impamantare;
Reguli in EPA:
-
Fara imbracaminte sintetica;
-
Fara acces fara bratara/echipament ESD;
-
Manipularea componentelor doar pe suprafete ESD;
-
Interzicerea obiectelor care genereaza sarcina (pungi de plastic, textile, polistiren).
Amenajarea corecta a unei zone EPA creste considerabil productivitatea si reduce riscul de defecte ascunse (latent defects).
In ce industrii este necesar echipament ESD?
Echipamentul ESD este esential in mai multe industrii, in care protectia impotriva descarcarilor electrostatice joaca un rol critic. Mai jos gasesti o privire detaliata asupra principalelor sectoare si cum se aplica solutiile ESD in fiecare.
Industria electronica si IT
In productia de componente electronice, cum ar fi circuite imprimate sau module sensibile, chiar si o descarcare electrostatica mica poate deteriora sau distruge piesele. Pentru protectia operatorilor si a echipamentelor, se folosesc covorase ESD pe bancile de lucru, bratari antistatice si ambalaje speciale. Alegerea manusilor antistatice ESD potrivite este de asemenea esentiala pentru a proteja componentele sensibile.
Industria medicala si laboratoare
Laboratoarele de testare si echipamentele de diagnostic medical sunt adesea sensibile la ESD. Folosirea echipamentului adecvat, cum ar fi covoare de lucru conductive, bratari antistatice si imbracaminte speciala, reduce riscurile de descarcari si garanteaza acuratetea testelor. De asemenea, echipamentele electroizolante sunt esentiale pentru siguranta personalului.
Industria auto si manufactura de precizie
In productia auto, sistemele electronice precum senzori sau module de control sunt foarte sensibile la ESD. Statiile de lucru ESD, covorasele antistatice si echipamentele de protectie pentru personal sunt utilizate pentru manipularea in siguranta a componentelor. Pentru protectia angajatilor se folosesc diverse echipamente de protectie care reduc riscul descarcarilor electrostatice si cresc siguranta in productie.
Industria farmaceutica si alimentara
In industria farmaceutica, mediile sterile (clean-room) necesita o protectie stricta impotriva ESD, atat pentru echipamente electronice, cat si pentru manipularea componentelor sensibile. Solutiile includ imbracaminte ESD, covoare si statii de lucru impamantate. In industria alimentara, echipamentele electronice din linii de productie pot fi protejate cu echipamente ESD, prevenind pierderile si defectele.
Diferenta intre echipament ESD si echipamente electroizolante
Intelegerea diferentei dintre echipamentul ESD si echipamentele electroizolante este esentiala, mai ales pentru companiile care lucreaza atat cu componente electronice sensibile, cat si cu instalatii electrice. Desi ambele tipuri de echipamente sunt asociate cu siguranta electrica, scopul lor este complet diferit, iar utilizarea gresita poate duce fie la defectarea componentelor, fie la riscuri serioase pentru operatori.
|
Caracteristica |
Echipament ESD |
Echipament electroizolant |
|---|---|---|
|
Scop principal |
Disiparea controlata a sarcinii electrice statice |
Izolarea completa a operatorului de curent electric |
|
Ce protejeaza |
Componente electronice sensibile |
Persoana care lucreaza cu instalatii electrice |
|
Cum functioneaza |
Permite scurgerea lenta a electricitatii statice |
Blocheaza trecerea curentului electric |
|
Materiale folosite |
Materiale disipative sau conductive |
Materiale izolante (latex, cauciuc special, PVC) |
|
Exemple de echipamente |
Manusi antistatice ESD, bratari, covorase, halate, incaltaminte ESD |
Manusi electroizolante, cizme izolante, covoare izolante |
|
Unde se foloseste |
Electronica, IT, automotive, medical, farmaceutic, productie sensibila |
Electricitate, mentenanta instalatii, energie, industrie grea |
|
Riscuri daca se foloseste gresit |
Poate genera incarcare statica daca este inlocuit cu echipament izolant |
Nu protejeaza impotriva electrocutarii daca este folosit in locul celui electroizolant |
Cele doua categorii de echipamente nu sunt interschimbabile. Echipamentul ESD este obligatoriu in medii sensibile la descarcari electrostatice, iar echipamentul electroizolant este obligatoriu in operatiuni cu tensiune electrica. Siguranta si eficienta sunt asigurate doar atunci cand fiecare tip de echipament este folosit conform destinatiei pentru care a fost conceput.
Sfaturi pentru alegerea echipamentului ESD potrivit
Alegerea corecta a echipamentului ESD este esentiala pentru protectia componentelor electronice si siguranta angajatilor. Iata cateva aspecte de care trebuie sa tii cont:
Evaluarea riscurilor in functie de industrie si mediu de lucru
Primul pas este evaluarea riscurilor: fiecare industrie are nivele diferite de expunere la descarcari electrostatice. De exemplu, industria electronica necesita protectie maxima pentru circuite sensibile, in timp ce in metalurgie sau productie generala riscurile pot fi mai reduse, dar tot trebuie controlate. Identificarea zonelor de risc si a tipului de echipamente manipulate ajuta la alegerea solutiilor adecvate.
Selectarea bratarii, covorasului sau a imbracamintii potrivite
-
Bratari antistatice: indispensabile pentru operatori in contact direct cu componente sensibile.
-
Covorase ESD: ideale pentru suprafetele de lucru, disipand sarcinile statice si protejand echipamentele.
-
Imbracaminte ESD: combinezoane, halate si incaltaminte antistatice sunt recomandate pentru a proteja angajatii si echipamentele simultan.
-
Alegerea fiecarui echipament trebuie sa tina cont de nivelul de protectie necesar si de mediul de lucru, asigurand disiparea controlata a sarcinii electrice.
Intretinere si verificare periodica a echipamentului
Echipamentele ESD trebuie verificate periodic pentru a functiona corect. Bratarile trebuie testate pentru continuitate electrica, covorasul verificat pentru integritate si imbracamintea ESD spalata si mentinuta conform instructiunilor producatorului. Neglijarea intretinerii poate transforma echipamentul intr-un risc, nu intr-o masura de protectie.
Cele mai bune practici in utilizarea echipamentului ESD
Aplicarea corecta a echipamentului ESD depaseste simpla achizitie. Respectarea procedurilor si educarea personalului sunt esentiale pentru prevenirea incidentelor.
Proceduri standard de lucru
-
Stabilirea unor fluxuri de lucru sigure in zonele sensibile la ESD.
-
Folosirea echipamentului ESD obligatoriu pentru manipularea componentelor electronice.
-
Impamantarea corecta a suprafetelor si a operatorilor inainte de orice contact cu echipamentele sensibile.
Masuri de prevenire a descarcarilor accidentale
-
Evitarea frecarii materialelor sintetice care genereaza electricitate statica.
-
Pastrarea echipamentelor intr-un mediu controlat (umiditate, temperatura) pentru a reduce acumularea sarcinii statice.
-
Folosirea ambalajelor si containerelor ESD pentru transportul si depozitarea componentelor sensibile.
Educarea angajatilor si instruirea continua
-
Formarea personalului cu privire la riscurile ESD si modul corect de utilizare a echipamentului.
-
Instruirea periodica pentru actualizarea procedurilor si mentinerea standardelor de siguranta.
-
Implicarea angajatilor in monitorizarea si raportarea oricaror probleme legate de echipamentele ESD.
Prin aplicarea acestor sfaturi si bune practici, orice industrie poate reduce semnificativ riscul de daune cauzate de descarcari electrostatice si poate asigura un mediu de lucru sigur si eficient.
Intrebari frecvente despre echipamentele ESD
De ce este important echipamentul ESD?
Previne defectarea componentelor electronice si reduce riscurile in zonele sensibile la electricitate statica.
Bratarile ESD sunt obligatorii?
Da, in zonele unde se manipuleaza componente electronice sensibile.
Manusile obisnuite pot inlocui manusile antistatice ESD?
Nu. Manusile obisnuite pot genera electricitate statica.
Echipamentul ESD protejeaza impotriva electrocutarii?
Nu. Pentru protectie impotriva curentului electric este necesar echipament electroizolant.
Trebuie verificat echipamentul ESD periodic?
Da. Bratarile, covorasele si imbracamintea ESD trebuie testate regulat pentru functionare corecta.
Este suficient un covoras ESD?
Nu. Protectia completa necesita impamantare, bratara ESD si alte elemente complementare.
Imbracamintea ESD este necesara in toate industriile?
Este obligatorie doar in industriile sensibile la electricitate statica (electronica, medical, automotive).
Pot folosi echipament electroizolant in loc de ESD?
Nu. Echipamentul electroizolant nu disipeaza sarcina statica si nu inlocuieste protectia ESD.
Ambalajele ESD sunt obligatorii?
Da, pentru transportul si depozitarea componentelor electronice sensibile.
Cat dureaza echipamentul ESD?
Depinde de utilizare si intretinere, dar in general poate functiona optim mai multi ani.
Importanta echipamentului ESD si urmatorul pas pentru siguranta in industrie
Implementarea echipamentului ESD nu este doar o masura preventiva, ci o necesitate pentru orice industrie care lucreaza cu componente sensibile la electricitate statica. Prin utilizarea corecta a manusilor, incaltamintei si imbracamintii ESD, poti reduce semnificativ riscurile, preveni defectele costisitoare si asigura continuitatea proceselor de productie.
Pentru a echipa corect personalul si zonele de lucru, ai nevoie de produse certificate si adaptate mediului industrial. La Echipam gasesti o gama completa de soluții profesionale: manusi ESD, incaltaminte ESD, halate de lucru si alte echipamente dedicate protectiei electrostatice.
